第一类制作方法是经熔炼雾化冷却得到的铸造不锈钢丸，英文名为：Cast Stainless Steel Shot，雾化法制作不锈钢丸的过程是这样的，首先将不锈钢材料放在金属熔炉中加热，让其在炉中熔化成金属液体，然后将金属液倒入雾化装置中，雾化装置中有制作不锈钢丸的关键部件雾化喷嘴，从雾化喷嘴中出来的高压高速雾化介质，冲击熔化的金属液，使用权金属液分散成无数细小的金属液滴，这些金属液滴在飞行降落过程中，很快冷凝成金属小颗粒，如果颗粒是球形的，那就是我们所需要的产品——不锈钢丸了。

第二类制作方法是不锈钢钢丝经切割、抛圆得到不锈钢丸、不锈钢切丸、不锈钢抛丸。

不锈钢丸简介：

采用第二类方法制作的不锈钢抛丸，英文名为：“Conditioned Stainless Steel Cut Wire Shot”，直译为：“钝化的不锈钢丝切丸”，其中钝化代表将圆柱状两端棱角抛圆；不锈钢丝代表原料；切丸代表切割制成。

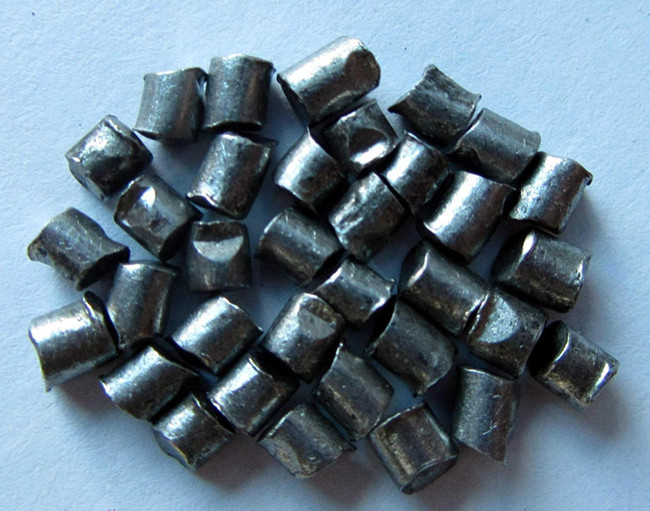

304不锈钢（切丝）丸

304不锈钢丸也称不锈钢钢丸、不锈抛圆钢丝切丸、不锈钢抛丸、不锈钢丝切丸，，采用拉丝、切割、抛圆等工艺精制而成。主要用于不锈钢件、铝合金压铸件、铜合金件的表面抛丸、喷砂、喷丸处理、喷丸成型、光整、强化、亚光、校正、退漆、去腐蚀。

不锈钢（钢丝）切丸化学成分

316奥氏体型不锈钢丸(316 Austenite Type)：碳(C)<0.05%, 铬(Cr)=16～18%, 镍(Ni)=9～12%, 硅(Si)<1%, 锰(Mn)<3% 钼(mo)<4
　　304奥氏体型(304 Austenite Type)：碳(C)<0.25%, 铬(Cr)=16～18%, 镍(Ni)=6～10%, 硅(Si)<1%, 锰(Mn)<2%
　　430型铁素体(430 Ferrite Type)：碳(C)<0.25%, 铬(Cr)=16～18%,硅(Si)<1%, 锰(Mn)<1%

不锈钢切丸型号参数：

规 格：（0.1--3.0)
　　形 状：（球形，圆柱形）
　　硬 度：（240--600HV）
　　材 质： (奥氏体不锈钢, 铁素体不锈钢,马氏体不锈钢)
　　比 重： (7.8g/cm3)
　　不锈钢丸海关HS编码如下：
　　1.球形：7326110000^[1]

不锈钢（切）丸优点：

外观光亮、无锈、圆状、广泛用于铜、铝、锌、不锈钢等工件的表面喷抛处理，对于加工后的工件具有亚光效果，突出金属本色，不生锈等优点，无须进行酸洗除锈处理，符合环保要求,是无污染的抛丸材料.而且耐磨度是铸造的3-5倍。可以降低生产成本。

主要化学成分：

 GS型号C≈0.15% Mn≈1.0% Cr≈18% Ni≈7~9%

 GF型号C≈0.17% Mn≈0.8% Cr≈16~18% Ni≈2.5~4%

  GB型号C≈0.13% Mn≈0.75% Cr≈16~18% Ni≈1%

  比 重：7.8g/cm3    硬 度：27-32HRc    规 格：φ0.05mm-φ3.0mm

.1000公斤氧化铝金钢砂只相当于70公斤的不锈钢丸。

•1000公斤的玻璃珠只相当于10公斤的不锈钢九。

•1000公斤的普通钢丸只相当于500公斤的不锈钢丸。

因此：对于加工同等数量的工件，所消耗的不锈钢最少。由此而产生的废料最少，清洗费用也最低。处理后：用不锈钢丸喷抛加工后的工件无需酸洗除锈.

不锈钢丸制作步骤：

 不锈钢丸制作装置是制作不锈钢丸的核心设备,它是根据不锈钢丸的制作特点,专门设计制作的。整个不锈钢丸制作系统由以下几部分组成，按照不锈钢丸的制作顺序，依次为中频熔炉、中间包、雾化、不锈钢丸收集、成份检测、分丸、分级、称量包装、入库。
